Tabliczki dotykowe w alfabecie Braille'a z PCV 300x150mm

Tabliczka tyflograficzna z alfabetem Braille'a o szerokości 300 mm i wysokości 150 mm, z tworzywa PCV 3 mm. Format horyzontalny pod napis w jednej lub dwóch liniach. Relief nanoszony jest drukiem UV warstwami: farba kładzie się na podłożu i utwardza wypukłością, dzięki czemu napis odczytuje się palcem, a nie tylko wzrokiem.

Normy

Tabliczki wykonane są zgodnie z DBN W.2.2-40:2018 „Dostępność budynków i budowli” oraz DSTU ISO 17049:2017. To produkt regulowany: określona jest wysokość montażu, geometria reliefu i kontrast. Poniżej — wymagania, według których pracujemy.

Gdzie umieszczać

Tabliczkę umieszcza się po prawej stronie od wejścia, nie dalej niż 0,3 m od drzwi, ze strony klamki — tak podchodzi się do niej, nie zawadzając o otwarte skrzydło. Miejsce po prawej jest preferowane, umieszczenie na skrzydle drzwi jest dopuszczalne.

• Górna krawędź — nie wyżej niż 1600 mm od podłogi, dolna — nie niżej niż 900 mm.
• Optymalna wysokość środka tabliczki — 1400-1500 mm.
• Na ścianie lub osobnym stojaku — pionowo, na wysokości 1,2-1,5 m.
• Na specjalnym stojaku — pod kątem 25-40 stopni na wysokości 0,9 m.
• Na poręczach — ze strony zewnętrznej i w odwróconym widoku: przy czytaniu ręka przesuwa się po poręczy od dołu do góry.
• Na panelu windy naklejki mocuje się po prawej stronie przycisków, na samych przyciskach umieszczać nie można.

Wymagania dotyczące reliefu i kontrastu

• Wysokość liter — nie mniej niż 15 mm.
• Wysokość reliefu — 0,8-1,5 mm.
• Odstęp między znakami — nie mniej niż 2 mm.
• Czcionka i tło kontrastują ze sobą, na przykład biały na ciemnym tle.
• Znaki tyflograficzne rozmieszczone są od lewej do prawej.
• Narożniki są zaokrąglone: tabliczka nie powinna mieć ostrych krawędzi — czyta się ją palcami.

Materiał jest odporny na ścieranie i uszkodzenia mechaniczne, a mocowanie dobrane jest tak, by tabliczki nie można było przypadkowo zdjąć. Relief trzyma się tak długo, jak stabilne jest podłoże, więc stosujemy arkusz kalibrowany.

Co nadrukowujemy

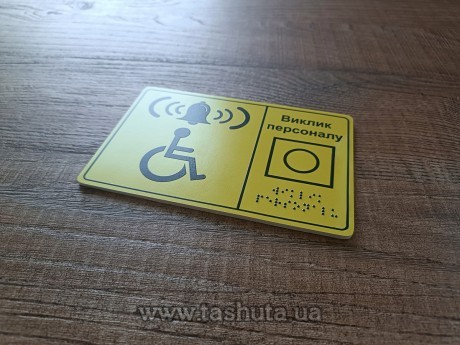

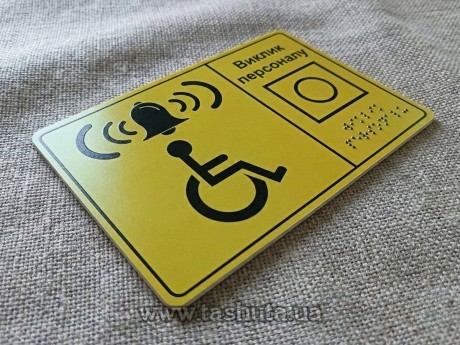

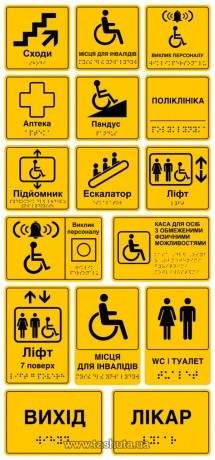

Gotowe piktogramy wybiera się z listy: Wezwanie personelu, Apteka, Lekarz, Wyjście, Kasa dla osób z niepełnosprawnościami, Schody, Winda, Winda z numerem piętra, Miejsca dla niepełnosprawnych, Podjazd, Platforma podnoszona, Toaleta, Schody ruchome.

Można wysłać własną makietę — treść napisu podaj w komentarzu do zamówienia. Wymagania dotyczące plików zebrane są w poradniku dotyczącym plików projektowych, procedurę akceptacji — w zasadach akceptacji makiet.

Sprawdź zapis w alfabecie Braille'a przed produkcją. Błąd w punktach nie jest widoczny dla widzącego pracownika i wychodzi na jaw już po montażu, gdy osoba trafia do niewłaściwych drzwi. Wpisać i zweryfikować tekst można przez konwerter na alfabet Braille'a.

Jeszcze dwie rzeczy, które psują nawigację w obiekcie: różne nazwy tego samego pomieszczenia na różnych tabliczkach i próba zmieszczenia na jednej tabliczce za dużo. Palcem czyta się wolno — krótka linia działa lepiej niż długa.

Takie tabliczki montuje się w szpitalach, placówkach edukacyjnych, bankach, urzędach i na węzłach transportowych — wszędzie, gdzie budynek dostosowuje się do wymagań dostępności. Montaż do wyboru: taśma dwustronna lub wkręty z kołkami.

Minimalne zamówienie — 1 szt., przy większym nakładzie cena spada. Dokładna kalkulacja partii — za przyciskiem wyceny. Czas realizacji 3-7 dni.
